Смяната на отрезния диск на ъглошлайфа изглежда дреболия — но точно тук най-често се допуска грешката, която влияе върху безопасността на оператора и ресурса на инструмента. Разглеждаме, с коя страна да се постави дискът и защо това не е случайност, а инженерно решение.
Препоръка на завода NovoAbrasive
При поставяне на отрезен диск на ъглошлайф (ъглошлифовъчна машина, „флекс“) често възниква въпросът: с коя страна трябва да се монтира дискът — с металния пръстен към притискащата гайка или към опорния фланец?

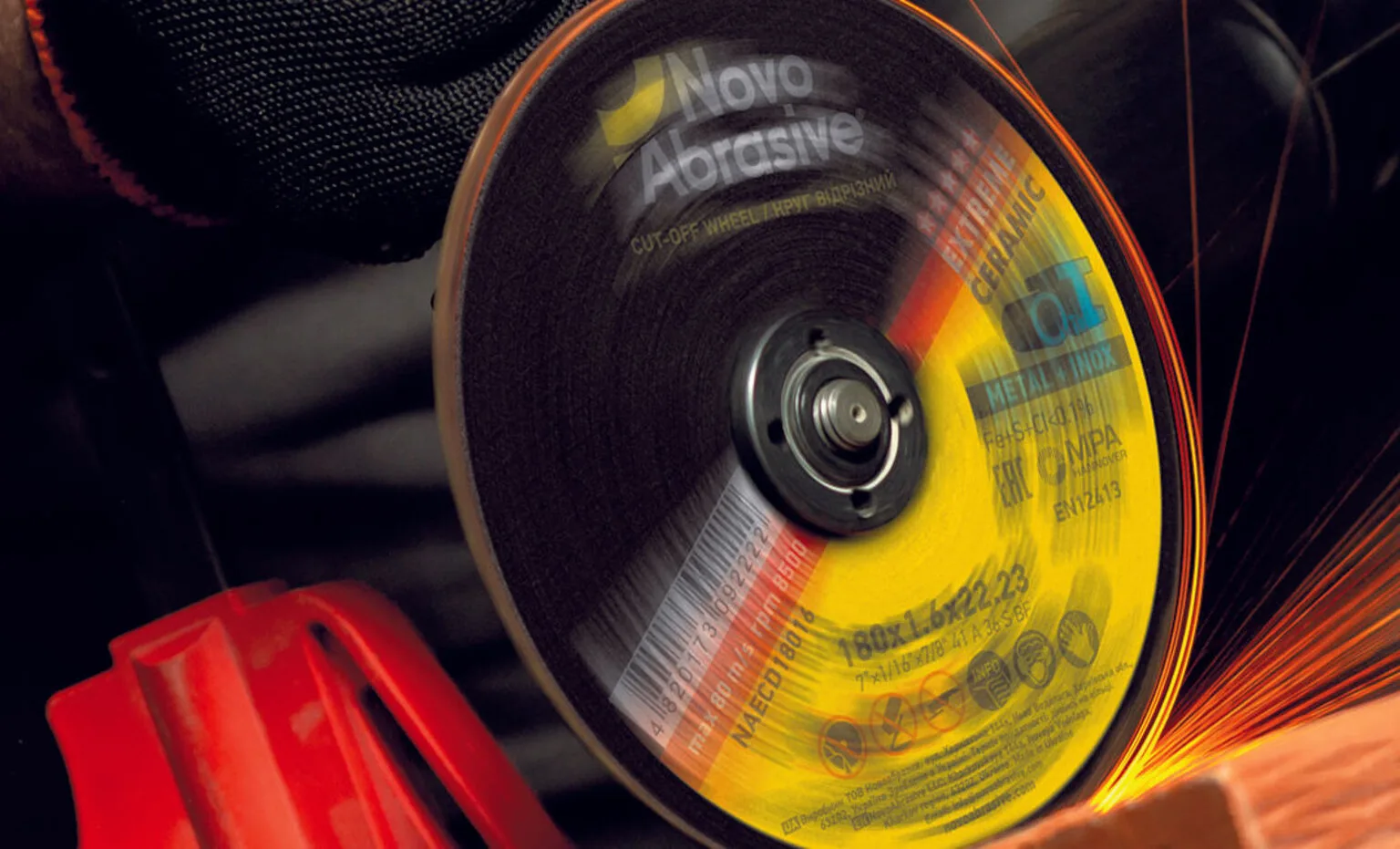

Завод NovoAbrasive препоръчва отрезните дискове за метал да се монтират с металния пръстен навън — от страната на притискащата гайка на ъглошлайфа. Такова разположение отговаря на технологичното предназначение на металния пръстен и осигурява правилно разпределение на натоварванията в зоната на закрепване на диска.
За какво служи металният пръстен
Отрезният диск е композит, пресован под налягане и температура: абразивно зърно и пълнители на бакелитово (фенолно) свързващо вещество, армирани със слоеве стъклотъкан. Материалът е здрав на опън по окръжността, но чуплив при локални натоварвания. Най-натоварената зона на диска е присъединителен отвор, защото именно през него се предава цялото усилие на затягане и реакцията на въртящия момент.
Металният пръстен изпълнява четири ключови функции:
- Армиране на присъединителния отвор. Укрепва централната зона на диска при затягане на гайката, ускоряване до работни обороти, рязане на метал и при вибрации и ударни натоварвания.
- Равномерно разпределение на усилието на затягане. Притискащата гайка създава значително осово натоварване; пръстенът увеличава контактната площ и разпределя натиска, като предпазва крехкия абразив от локално разрушаване.
- Подобрено центроване. Металната втулка спомага за по-точното сядане на диска върху фланеца, намалява биенето и осигурява стабилна работа при високи обороти.
- Защита на диска при монтаж. Когато гайката се опира на металния пръстен, натоварването се поема от подсилената част на конструкцията, а не от голия абразив.
Защо дискът се поставя с пръстена към гайката
Опорният фланец (вътрешната шайба) е широка, точна и равна метална повърхност, която добре поддържа откритата страна на абразива. Затова е рационално: равната абразивна страна ляга върху широкия фланец, а металният пръстен отвън поема по-съсредоточеното усилие и въртящия момент от гайката.
Поставянето с пръстена към гайката осигурява по-надеждно фиксиране и равномерно разпределение на усилието на затягане, намалява риска от разронване на централната част на диска и вероятността от заклинване на гайката след работа, а също така осигурява стабилна работа на инструмента при високи обороти.
✓ Правилно
- Металният пръстен — навън, към притискащата гайка.
- Равната абразивна страна приляга към широкия фланец.
- Гайката се опира на подсиления пръстен, а не на абразива.
- Стрелката за посока съвпада с въртенето на шпиндела.
✕ Грешка
- Пръстенът е поставен навътре, към фланеца.
- Гайката притиска директно чупливия абразив.
- Риск от разронване на централната зона и неравномерно затягане.
- Биене и заклинване на гайката, особено при захапване на диска.
Роля на пръстена в производствената технология
Металният пръстен се залага в изделието още на етапа на производството и след пресоването става част от носещата конструкция на диска. Опростено цикълът изглежда така:
- Насипване на долния слой от абразивната смес.
- Полагане на армираща стъклотъкан.
- Поставяне на металния пръстен.
- Насипване на горния слой от сместа.
- Пресоване под високо налягане.
- Термообработка и полимеризация на свързващото вещество.
- Контрол на якостта и балансиране.
Именно затова пръстенът не е декоративен елемент, а конструктивна част, която трябва да работи в щатното си положение: отвън, под притискащата гайка.
Инструкция стъпка по стъпка за монтаж
- Изключете инструмента от захранването— изключете ъглошлайфа от мрежата или извадете акумулатора.
- Проверете диска— уверете се, че няма пукнатини и отчупвания и че срокът на годност не е изтекъл (щампован на металния пръстен).
- Поставете опорния фланец на шпиндела в щатното положение.
- Поставете диска с металния пръстен навън, като сверите стрелката за посоката на въртене върху диска с посоката на въртене на шпиндела.
- Затегнете притискащата гайка с фиксиране на шпиндела — надеждно, но без прекомерно усилие.
- Оставете инструмента да работи на празен ход 30–60 секунди, като насочите инструмента в безопасна посока, за да се уверите, че няма биене и скрити дефекти.
Страната с пръстена или стрелката за посока
Най-критичният параметър за безопасност е посока на въртене. Стрелката върху диска трябва да съвпада с посоката на въртене на шпиндела. Страната на пръстена и стрелката винаги се проверяват заедно преди всеки монтаж, а преди работа се извършва кратък пуск на празен ход.
Преди работа е полезно да проверите и маркировка на отрезния диск по EN 12413 и да се спазват техниката на безопасност при работа с ъглошлайф.
Чести въпроси
От коя страна се поставя отрезният диск на ъглошлайф?
Отрезният диск за метал (тип 41) се монтира с металния пръстен навън— към притискащата гайка на ъглошлайфа. Равната абразивна страна приляга към опорния фланец.
За какво служи металният пръстен върху отрезния диск?
Металният пръстен армира присъединителния отвор — най-натоварената зона на диска. Той поема усилието от гайката и въртящия момент, разпределя равномерно притискащия натиск, стабилизира геометрията на отвора и подобрява центроването.
Какво ще стане, ако дискът се постави с пръстена навътре (към фланеца)?
Гайката ще притиска директно чупливия абразив. Това повишава риска от разронване на централната зона, от неравномерно затягане и биене, особено при заклинване на диска в края на реза.
Кое е по-важно — страната на пръстена или посоката на стрелката?
Посоката на въртене е по-критична. Стрелката върху диска трябва да съвпада с посоката на въртене на шпиндела. Страната на пръстена и стрелката се проверяват заедно преди всеки монтаж.
Отнася ли се тази препоръка за шлифовъчните дискове?
Препоръката се отнася за плоски отрезни дискове тип 41. При шлифовъчните дискове с вдлъбнат център (тип 27/42) геометрията е друга и ориентацията се определя от конструкцията на главината.
Какъв е стандартният размер на присъединителния отвор?
Най-разпространеният стандарт е 22,23 mm (7/8"). Размерът на отвора трябва точно да съответства на шпиндела на ъглошлайфа.
