Kterou stranou nasadit řezný kotouč na úhlovou brusku

Výměna řezného kotouče na brusce se zdá jako maličkost — právě tady se však nejčastěji dělá chyba, která ovlivňuje bezpečnost obsluhy i životnost nástroje. Rozebíráme, kterou stranou kotouč nasadit a proč to není náhoda, ale inženýrské rozhodnutí.

Doporučení závodu NovoAbrasive

Při nasazování řezného kotouče na úhlovou brusku často padá otázka: kterou stranou má být kotouč nasazen — kovovým kroužkem k upínací matici, nebo k opěrné přírubě?

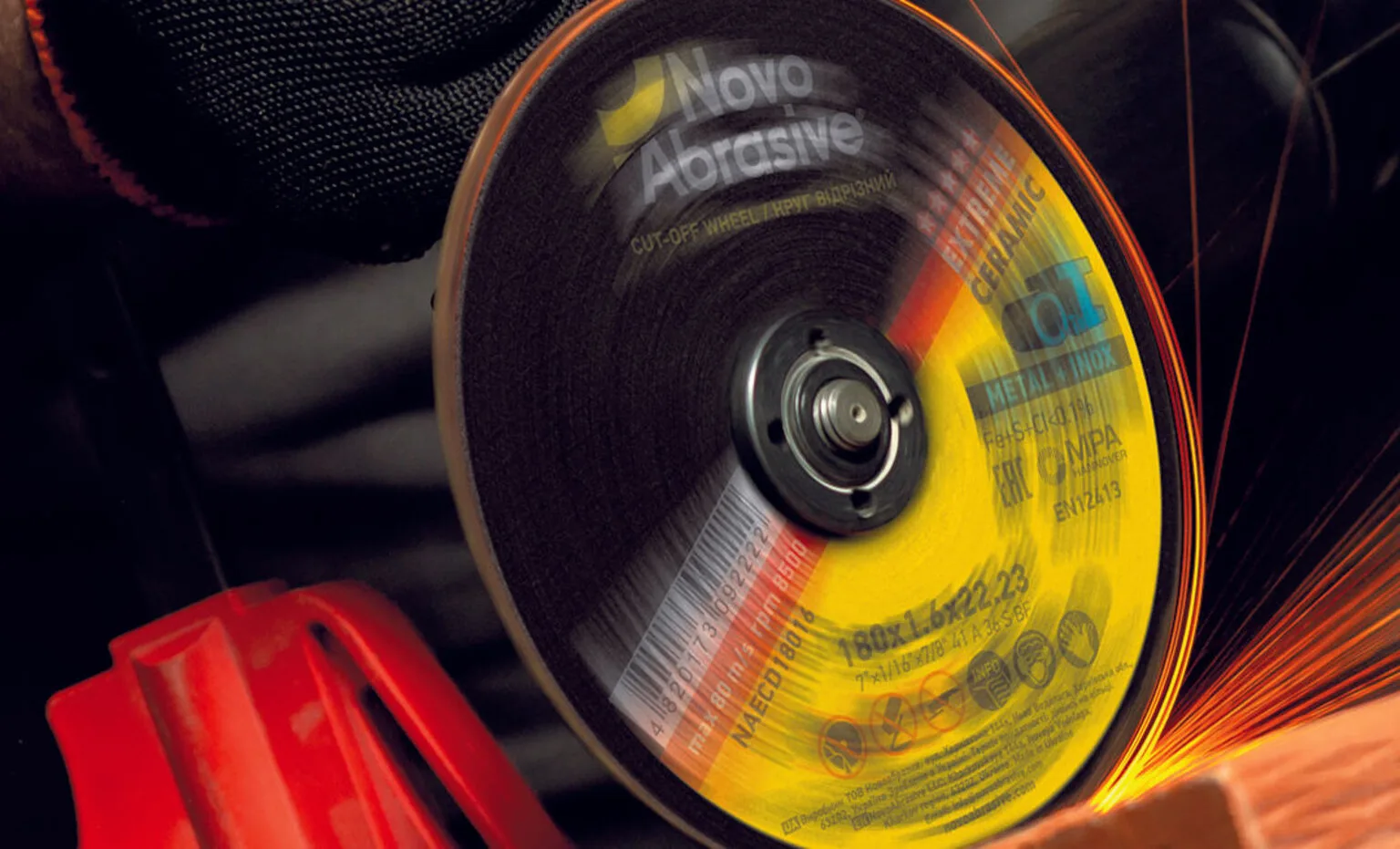

Závod NovoAbrasive doporučuje nasazovat řezné kotouče na kov kovovým kroužkem ven, tedy na stranu upínací matice brusky. Toto uspořádání odpovídá technologickému účelu kovového kroužku a zajišťuje správné rozložení zatížení v místě upnutí kotouče.

K čemu slouží kovový kroužek

Řezný kotouč je kompozit slisovaný za tlaku a tepla: brusné zrno a plniva na bakelitovém (fenolickém) pojivu, vyztužené vrstvami skelné tkaniny. Materiál je pevný v tahu po obvodu, ale křehký vůči místnímu zatížení. Nejvíce zatíženou částí kotouče je Upínací otvor, protože právě jím se přenáší celá upínací síla i reakce krouticího momentu.

Kovový kroužek plní čtyři klíčové funkce:

• Vyztužení upínacího otvoru. Zpevňuje střed kotouče při dotahování matice, rozběhu na pracovní otáčky, řezání kovu i při vibracích a rázech.
• Rovnoměrné rozložení upínací síly. Upínací matice vytváří značné osové zatížení; kroužek zvětšuje styčnou plochu a rozkládá tlak, čímž chrání křehké brusivo před místním porušením.
• Lepší vystředění. Kovová objímka pomáhá kotouč přesněji usadit na přírubu, snižuje házivost a zajišťuje stabilní chod ve vysokých otáčkách.
• Ochrana kotouče při montáži. Když se matice opírá o kovový kroužek, zatížení přebírá zesílená část konstrukce, ne holé brusivo.

Proč se kotouč nasazuje kroužkem k matici

Opěrná příruba (vnitřní podložka) je široká, přesná a rovná kovová plocha, která dobře podpírá holou stranu brusiva. Proto je rozumné, aby rovná brusná strana dosedla na širokou přírubu a kovový kroužek zvenčí přebral soustředěnější sílu a krouticí moment od matice.

Nasazení kroužkem k matici zajišťuje spolehlivější upnutí a rovnoměrné rozložení utahovací síly, snižuje riziko vydrolení středu kotouče i zadření matice po práci a zaručuje stabilní chod nástroje ve vysokých otáčkách.

Role kroužku ve výrobní technologii

Kovový kroužek se do výrobku vkládá už při výrobě a po slisování se stává součástí nosné konstrukce kotouče. Zjednodušeně vypadá cyklus takto:

1. Nasypání spodní vrstvy brusné směsi.
2. Vložení vyztužující skelné tkaniny.
3. Vložení kovového kroužku.
4. Nasypání horní vrstvy směsi.
5. Lisování za vysokého tlaku.
6. Tepelné zpracování a vytvrzení pojiva.
7. Kontrola pevnosti a vyvážení.

Právě proto není kroužek ozdobou, ale konstrukčním prvkem, který musí pracovat ve své určené poloze: zvenčí, pod upínací maticí.

Podrobný postup nasazení

1. Odpojte nářadí od napájení— odpojte brusku ze sítě nebo vyjměte akumulátor.
2. Zkontrolujte kotouč— ověřte, že nemá trhliny ani odštěpy a že neuplynula doba použitelnosti (ražba na kovovém kroužku).
3. Nasaďte opěrnou přírubu na vřeteno do určené polohy.
4. Nasaďte kotouč kovovým kroužkem vena porovnejte šipku směru otáčení na kotouči se směrem otáčení vřetena.
5. Dotáhněte upínací matici se zajištěným vřetenem — pevně, ale bez nadměrné síly.
6. Nechte nářadí 30–60 sekund běžet naprázdnoa namiřte je bezpečným směrem, abyste ověřili, že kotouč nehází a nemá skryté vady.

Strana kroužku, nebo šipka směru

Nejzásadnějším bezpečnostním parametrem je směr otáčení. Šipka na kotouči se musí shodovat se směrem otáčení vřetena. Stranu kroužku a šipku kontrolujte vždy společně před každou montáží a před prací nechte nářadí krátce běžet naprázdno.

Před prací se vyplatí zkontrolovat i značení řezného kotouče podle EN 12413 a dodržovat zásady bezpečnosti při práci s úhlovou bruskou.
