Какой стороной устанавливать отрезной диск на болгарку

Металлическое кольцо — к прижимной гайке или к фланцу? Краткий ответ, техническое обоснование и пошаговая инструкция с рекомендацией завода NovoAbrasive.

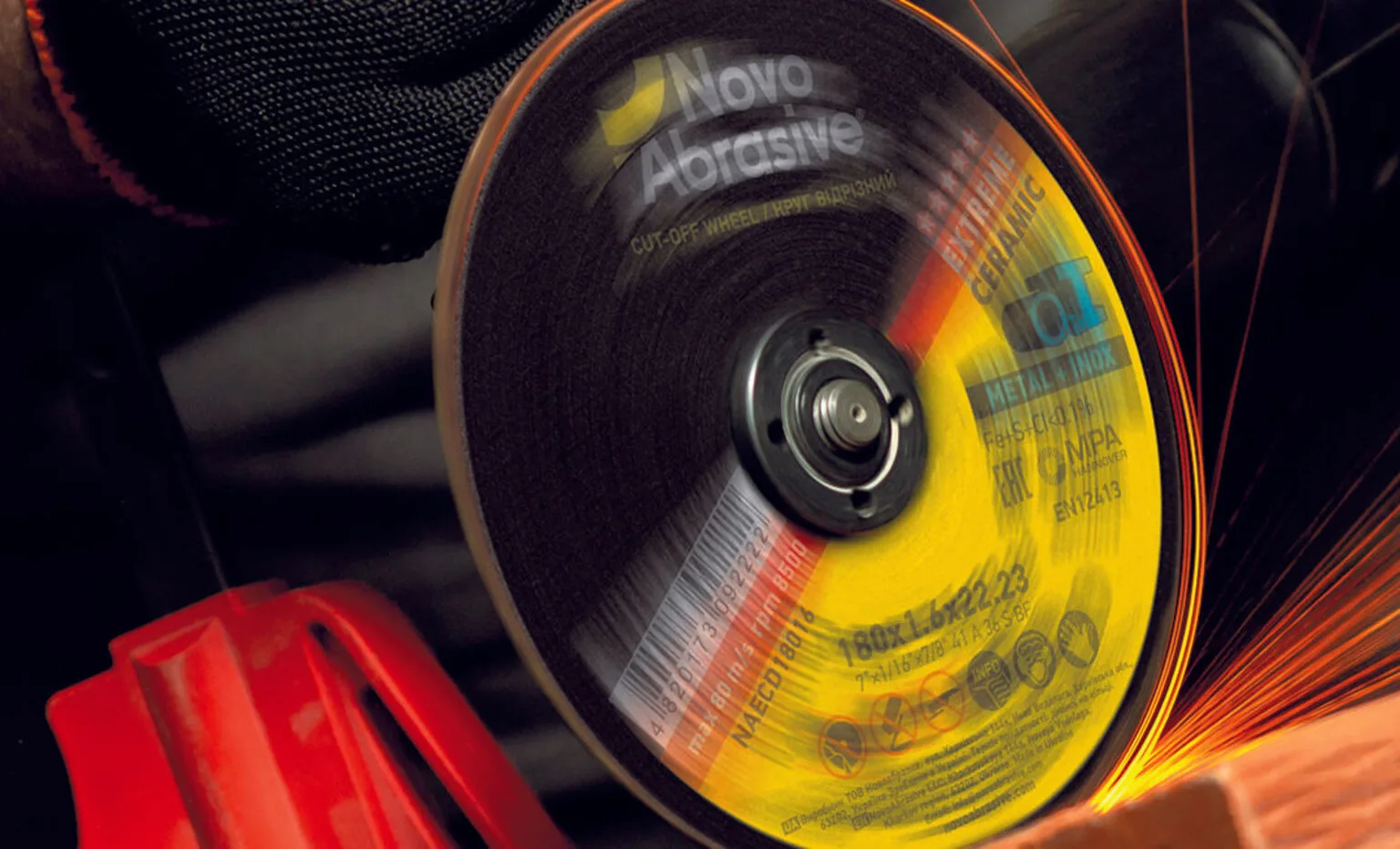

Отрезной диск по металлу NovoAbrasive, установленный металлическим кольцом наружу на болгарку

Замена отрезного диска на болгарке кажется мелочью, но именно здесь чаще всего допускают ошибку, которая влияет на безопасность оператора и ресурс инструмента. Разбираем, какой стороной ставить диск и почему это не случайность, а инженерное решение.

Отрезной диск по металлу (тип 41) устанавливают металлическим кольцом наружу — со стороны прижимной гайки УШМ. Ровная абразивная сторона при этом прилегает к опорному фланцу, а сторона с маркировкой и стрелкой направления вращения остается на виду.

Рекомендация завода NovoAbrasive

При установке отрезного диска на угловую шлифовальную машину (УШМ, «болгарку») часто возникает вопрос: какой стороной должен устанавливаться диск — металлическим кольцом к прижимной гайке или к опорному фланцу?

Завод NovoAbrasive рекомендует устанавливать отрезные диски по металлу металлическим кольцом наружу — со стороны прижимной гайки УШМ. Такое расположение соответствует технологическому назначению металлического кольца и обеспечивает правильное распределение нагрузок в зоне крепления диска.

Схема правильной установки (сверху вниз)
Прижимная гайка
↓
Металлическое кольцо диска ← кольцом наружу
↓
Отрезной диск ровная абразивная сторона — к фланцу
↓
Опорный фланец УШМ
↓
Шпиндель
Круг отрезной NovoAbrasive Extreme 41 230×1,9×22,23 мм, по металлу
Отрезной круг NovoAbrasive Extreme 230×1,9×22,23 тип 41: металлическое кольцо с датой вокруг посадочного отверстия ставится к гайке NAECD23019

Для чего нужно металлическое кольцо

Отрезной диск — это композит, спрессованный под давлением и температурой: абразивное зерно и наполнители на бакелитовой (фенольной) связке, армированные слоями стеклосетки. Материал прочный на разрыв по окружности, но хрупкий к локальным нагрузкам. Наиболее нагруженная зона диска — посадочное отверстие, так как именно через него передается все усилие зажима и реакция крутящего момента.

Круг отрезной NovoAbrasive Standard 41 230×1,9×22,23 мм, по металлу
Металлическое армирующее кольцо вокруг посадочного отверстия: на нем штампуются дата изготовления и номер партии NAB23019

Металлическое кольцо выполняет четыре ключевые функции:

Дополнительно
Бумажные наклейки с обеих сторон диска работают как прокладка-«промокашка» — сглаживают мелкие неровности и равномернее распределяют усилие затяжки, а также несут маркировку и стрелку направления.

Почему диск ставят кольцом к гайке

Опорный фланец (внутренняя шайба) — это широкая точная плоская металлическая поверхность, которая хорошо поддерживает оголенную сторону абразива. Поэтому рационально: ровная абразивная сторона ложится на широкий фланец, а металлическое кольцо наружу принимает более сосредоточенное усилие и крутящий момент от гайки.

Установка кольцом к гайке обеспечивает более надежную фиксацию, равномерное распределение усилия затяжки, снижает риск выкрашивания центральной части диска и вероятность заклинивания гайки после работы, а также обеспечивает стабильную работу инструмента на высоких оборотах.

✓ Правильно

  • Металлическое кольцо — наружу, к прижимной гайке.
  • Ровная абразивная сторона прилегает к широкому фланцу.
  • Гайка опирается на усиленное кольцо, а не на абразив.
  • Стрелка направления совпадает с вращением шпинделя.

✕ Ошибка

  • Кольцо поставлено внутрь, к фланцу.
  • Гайка давит непосредственно на хрупкий абразив.
  • Риск выкрашивания центральной зоны и неравномерного зажима.
  • Биение и заклинивание гайки, особенно при закусывании диска.

Роль кольца в технологии производства

Металлическое кольцо закладывается в изделие еще на этапе производства и после прессования становится частью силовой конструкции диска. Упрощенно цикл выглядит так:

  1. Формирование нижнего слоя абразивной смеси.
  2. Укладка армирующей стеклосетки.
  3. Установка металлического кольца.
  4. Формирование верхнего слоя смеси.
  5. Прессование под высоким давлением.
  6. Термообработка и полимеризация связки.
  7. Контроль прочности и балансировка.

Именно поэтому кольцо — не декоративный элемент, а конструктивная деталь, которая должна работать в штатном положении: снаружи, под прижимной гайкой.

Пошаговая инструкция по установке

Угловая шлифовальная машина CROWN CT13571-125R с установленным отрезным кругом
Правильно собранная УШМ 125 мм: кожух между кругом и оператором, боковая рукоятка со стороны редуктора. На фото — CROWN CT13571-125R.
  1. Обесточьте инструмент— отсоедините УШМ от сети или выньте аккумулятор.
  2. Проверьте диск— убедитесь в отсутствии трещин, сколов и что срок годности не истек (штамповка на металлическом кольце).
  3. Установите опорный фланец на шпиндель в штатное положение.
  4. Поставьте диск металлическим кольцом наружу, сверив стрелку направления вращения на диске с направлением вращения шпинделя.
  5. Затяните прижимную гайку с фиксацией шпинделя — надежно, но без чрезмерного усилия.
  6. Сделайте холостой пуск 30–60 секунд, направив инструмент в безопасную сторону, чтобы убедиться в отсутствии биения и скрытых дефектов.
Обратите внимание
Рекомендация касается плоских отрезных кругов (тип 41). У шлифовальных кругов с углубленным центром (тип 27/42) геометрия иная, и ориентация определяется конструкцией ступицы. Подробнее — в гайдекак выбрать шлифовальный круг.
Установка отрезного круга — 6 шагов
  1. 1
    Обесточить УШМ
    Вилка из розетки или снятый аккумулятор.
  2. 2
    Осмотреть круг
    Трещины, сколы, срок годности на кольце.
  3. 3
    Опорный фланец
    На шпиндель в штатное положение.
  4. 4
    Круг кольцом наружу
    Стрелка на этикетке — по направлению вращения шпинделя.
  5. 5
    Прижимная гайка
    Затянуть с фиксацией шпинделя, без чрезмерного усилия.
  6. 6
    Холостой пуск 30–60 с
    В безопасную сторону; биение или вибрация — остановить и заменить круг.

Сторона кольца или стрелка направления

Самый критичный параметр безопасности — направление вращения. Стрелка на диске должна совпадать с направлением вращения шпинделя. Сторону кольца и стрелку всегда проверяют вместе перед каждым монтажом, а перед работой выполняют короткий холостой пуск.

Круг отрезной NOVOABRASIVE 41 230×1,9×22,23 мм, по металлу
Стрелка направления вращения напечатана на этикетке у кромки — она должна совпадать с направлением вращения шпинделя УШМ WM23019

Перед работой полезно также проверить маркировку отрезного диска по EN 12413 и соблюдать технику безопасности при работе с болгаркой.

Частые вопросы

Какой стороной ставить отрезной диск на болгарку?

Отрезной диск по металлу (тип 41) устанавливают металлическим кольцом наружу— к прижимной гайке УШМ. Ровная абразивная сторона прилегает к опорному фланцу.

Для чего нужно металлическое кольцо на отрезном диске?

Металлическое кольцо армирует посадочное отверстие — наиболее нагруженную зону диска. Оно воспринимает усилие от гайки и крутящий момент, равномерно распределяет давление зажима, стабилизирует геометрию отверстия и улучшает центрирование.

Что будет, если установить диск кольцом внутрь (к фланцу)?

Гайка будет давить непосредственно на хрупкий абразив. Это повышает риск выкрашивания центральной зоны, неравномерного зажима и биения, особенно при закусывании диска в конце реза.

Что важнее — сторона кольца или направление стрелки?

Направление вращения критичнее. Стрелка на диске должна совпадать с направлением вращения шпинделя. Сторону кольца и стрелку проверяют вместе перед каждым монтажом.

Относится ли эта рекомендация к шлифовальным кругам?

Рекомендация касается плоских отрезных кругов типа 41. У шлифовальных кругов с углубленным центром (тип 27/42) иная геометрия, и ориентация определяется конструкцией ступицы.

Каков стандартный размер посадочного отверстия?

Самый распространенный стандарт — 22,23 мм (7/8"). Размер отверстия должен точно соответствовать шпинделю УШМ.
