Remplacer le disque de coupe d'une meuleuse peut paraître anodin, mais c'est pourtant là que les erreurs sont les plus fréquentes, erreurs qui compromettent la sécurité de l'opérateur et la durée de vie de l'outil. Voyons de quel côté installer le disque et pourquoi il ne s'agit pas d'un hasard, mais d'un choix technique.
Recommandation de l'usine NovoAbrasive
Lors de l'installation d'un disque à tronçonner sur une meuleuse d'angle (meuleuse d'angle, meuleuse d'angle, meuleuse d'angle), la question se pose souvent : de quel côté le disque doit-il être installé ? Avec l'anneau métallique face à l'écrou de serrage ou à la bride de support ?

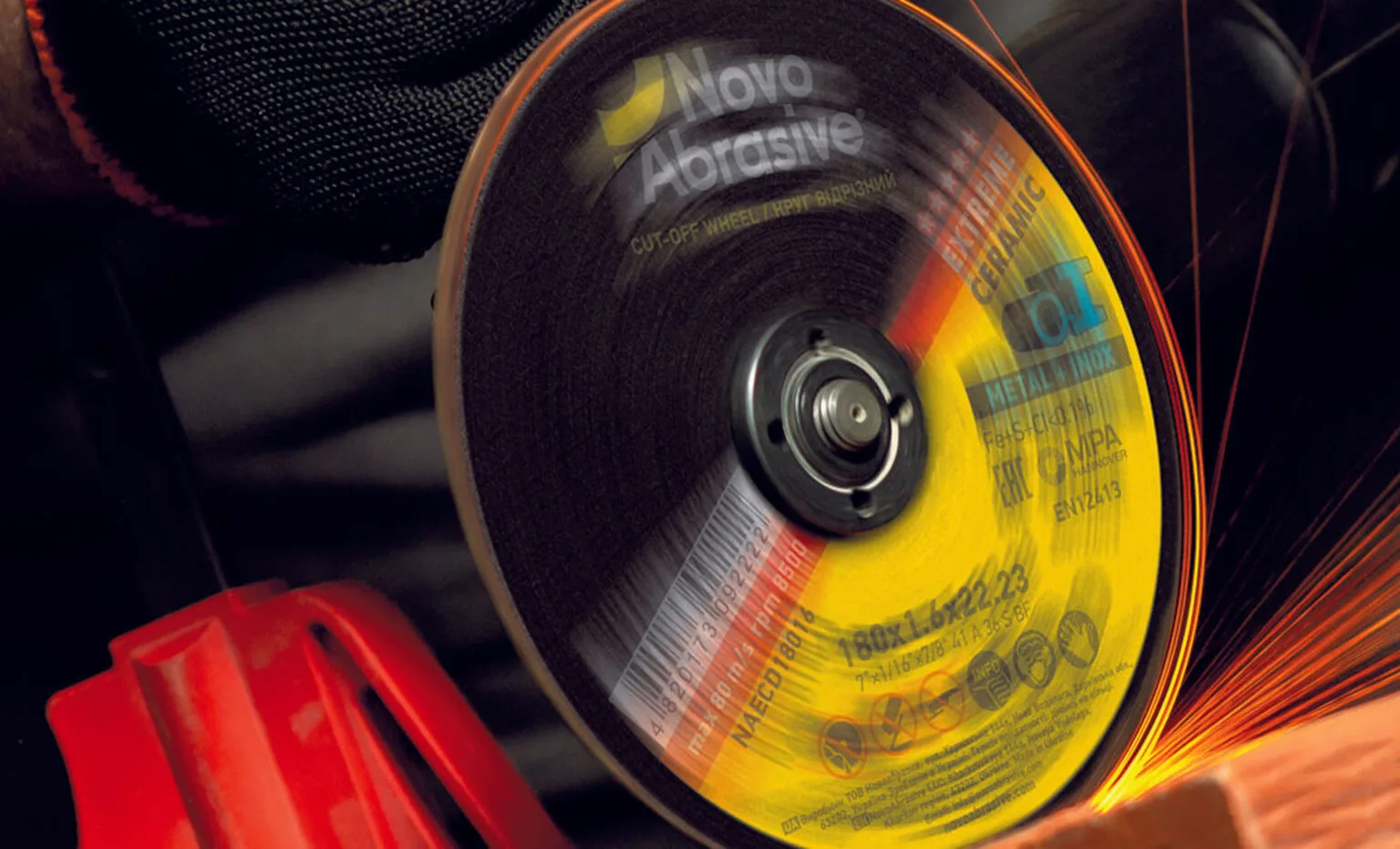

NovoAbrasive recommande d'installer les disques à tronçonner les métaux avec l'anneau métallique orienté vers l'extérieur, du côté de l'écrou de serrage du KSHM. Cette disposition correspond à la fonction technologique de l'anneau métallique et assure une répartition correcte de la charge au niveau du support du disque.

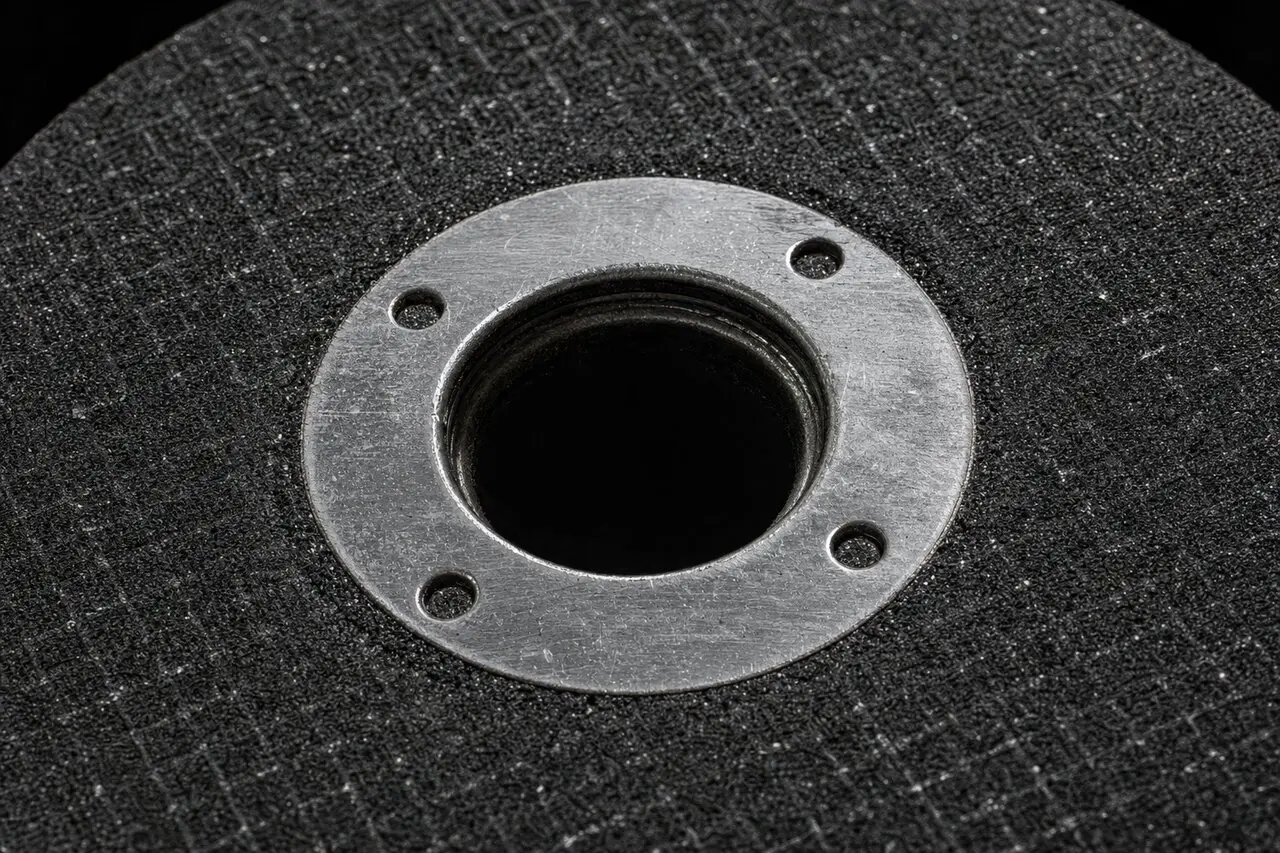

À quoi sert une bague en métal ?
Le disque de coupe est un composite pressé à chaud : grains abrasifs et charges sur un liant bakélite (phénolique), renforcé par des couches de treillis en fibre de verre. Le matériau est résistant à la déchirure circonférentielle, mais fragile sous l’effet de charges localisées. La zone la plus sollicitée du disque est l’alésage, car c’est par lui que sont transmises la force de serrage et le couple de réaction.
L'anneau métallique remplit quatre fonctions clés :
- Renforcement du trou de siège. Renforce la zone centrale du disque lors du serrage de l'écrou, de l'accélération à la vitesse de fonctionnement, de la coupe du métal et sous l'effet des vibrations et des chocs.
- Répartition uniforme de la force de serrage. L'écrou de serrage exerce une charge axiale importante ; la bague augmente la surface de contact et répartit la pression, protégeant ainsi l'abrasif fragile contre les défaillances localisées.
- Centrage amélioré. La bague métallique permet un ajustement plus précis du disque sur la bride, réduit le faux-rond et assure un fonctionnement stable à haute vitesse.
- Protection du disque lors de l'installation. Lorsque l'écrou repose sur un anneau métallique, la charge est supportée par la partie renforcée de la structure, et non par l'abrasif exposé.
Pourquoi le disque est-il placé avec un anneau contre l'écrou ?
La bride de support (rondelle intérieure) est une surface métallique large, précise et plane qui supporte la face exposée du godet abrasif. De ce fait, sa conception est logique : la face plane du godet repose sur la large bride, et la bague métallique extérieure supporte une force et un couple plus concentrés exercés par l’écrou.
L'installation avec une bague sur l'écrou assure une fixation plus fiable, une répartition uniforme de la force de serrage, réduit le risque d'écaillage de la partie centrale du disque et la probabilité de blocage de l'écrou après utilisation, et garantit également un fonctionnement stable de l'outil à haute vitesse.
✓ Correct
- L'anneau métallique se trouve à l'extérieur, du côté de l'écrou de serrage.
- La face abrasive plate s'appuie contre la large bride.
- L'écrou repose sur un anneau renforcé, et non sur un abrasif.
- La flèche directionnelle correspond au sens de rotation de la broche.
✕ Erreur
- L'anneau est placé à l'intérieur, contre la bride.
- L'écrou appuie directement sur l'abrasif cassant.
- Risque d'écaillage de la zone centrale et de serrage irrégulier.
- Frapper et bloquer l'écrou, surtout en mordant le disque.
Le rôle de l'anneau dans la technologie de production
L'anneau métallique est inséré dans le produit lors de la production et, après pressage, devient partie intégrante de la structure porteuse du disque. En résumé, le cycle se déroule comme suit :
- Formation de la couche inférieure du mélange abrasif.
- Pose d'un treillis de renforcement en fibre de verre.
- Installation de l'anneau métallique.
- Formation de la couche supérieure du mélange.
- Pressage à haute pression.
- Traitement thermique et polymérisation de la liaison.
- Contrôle de la force et de l'équilibre.
C’est pourquoi l’anneau n’est pas un élément décoratif, mais une pièce structurelle qui doit fonctionner dans sa position normale : à l’extérieur, sous l’écrou de serrage.
Instructions d'installation étape par étape
- Débranchez l'outil de l'alimentation électrique : débranchez la meuleuse d'angle du secteur ou retirez la batterie.
- Vérifiez le disque : assurez-vous qu'il ne présente ni fissures ni éclats, et que la date de péremption n'est pas dépassée (estampillée sur l'anneau métallique).
- Installez la bride de support sur la broche dans sa position normale.
- Placez le disque avec l'anneau métallique orienté vers l'extérieur, en alignant la flèche indiquant le sens de rotation sur le disque avec le sens de rotation de la broche.
- Serrez fermement l'écrou de blocage de la broche, mais sans forcer.
- Faites tourner l'outil au ralenti pendant 30 à 60 secondes, en le pointant dans une direction sûre, pour vous assurer qu'il n'y a pas de coulures ou de défauts cachés.

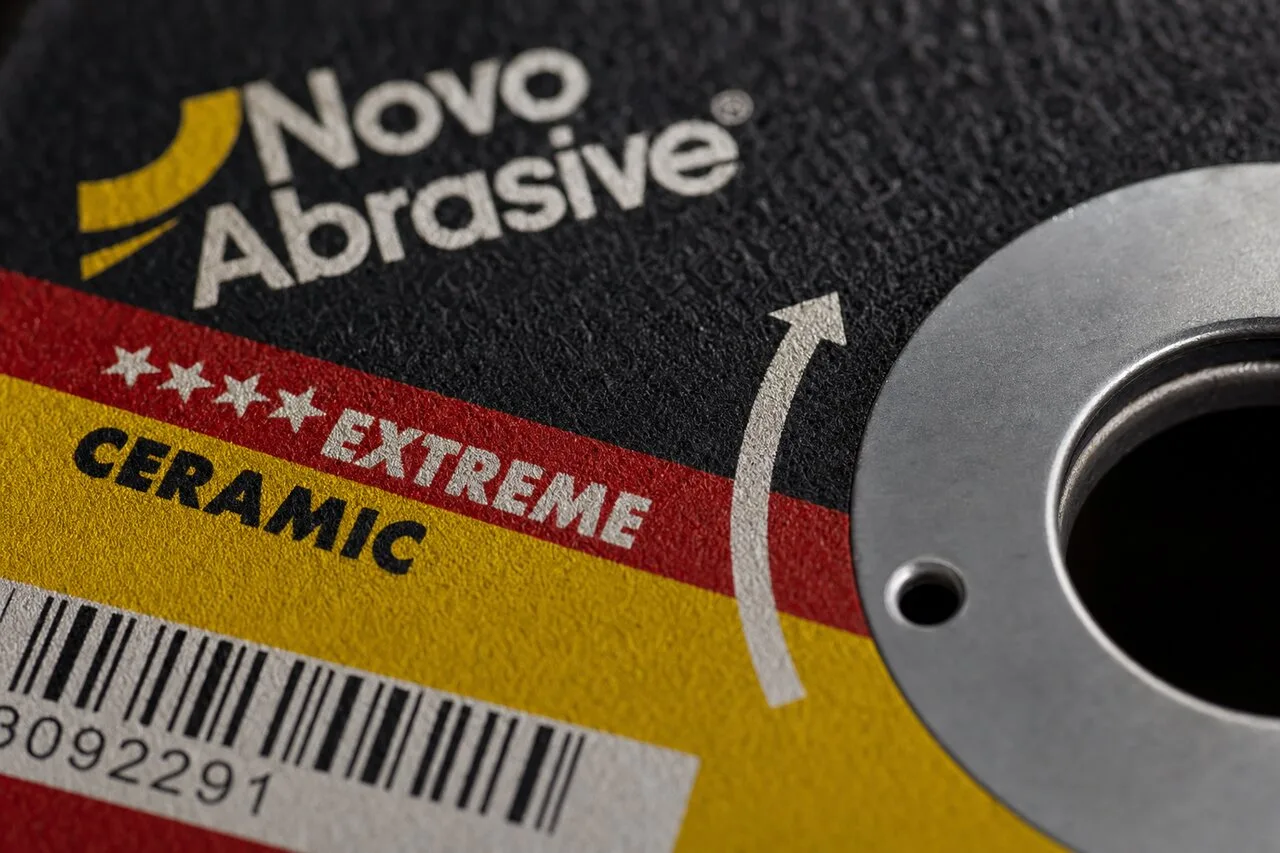

Flèche côté ring ou direction
Le paramètre de sécurité le plus critique est le sens de rotation. La flèche sur le disque doit correspondre au sens de rotation de la broche. Le côté annulaire et la flèche sont systématiquement vérifiés ensemble avant chaque installation, et un court essai à vide est effectué avant la mise en service.
Avant de commencer le travail, il est également utile de vérifier le marquage du disque de coupe conformément à la norme EN 12413 et de suivre les précautions de sécurité lors de l'utilisation d'une meuleuse.
Foire aux questions
De quel côté dois-je placer le disque de coupe sur la meuleuse ?

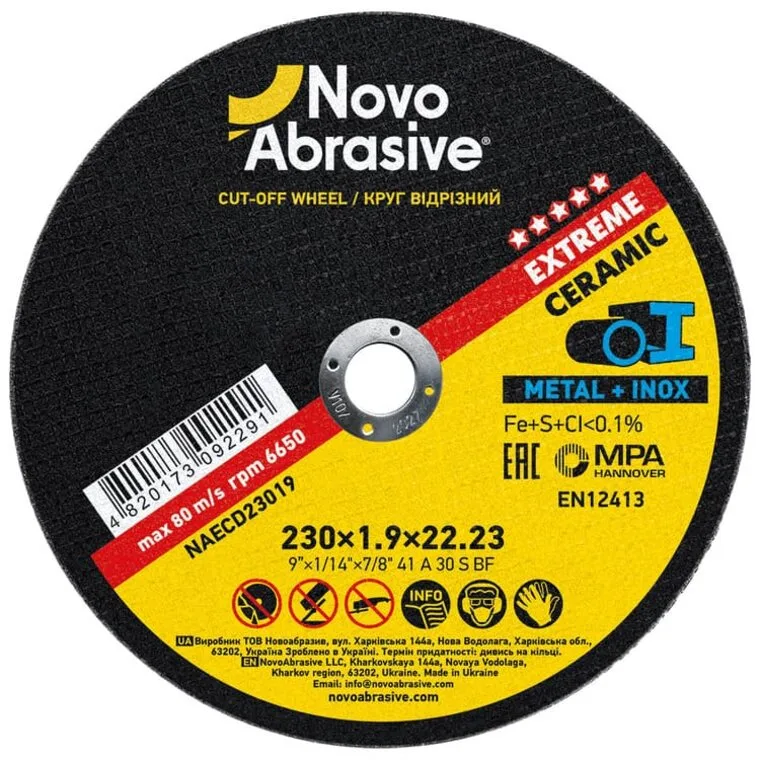

Le disque à tronçonner (type 41) est installé avec l'anneau métallique orienté vers l'extérieur, contre l'écrou de serrage du KSHM. La face abrasive lisse est contre la bride de support.
Pourquoi l'anneau métallique est-il nécessaire sur le disque de coupe ?
Un anneau métallique renforce le trou de fixation, zone la plus sollicitée du disque. Il absorbe la force et le couple de l'écrou, répartit uniformément la pression de serrage, stabilise la géométrie du trou et améliore le centrage.
Que se passe-t-il si vous installez le disque avec l'anneau vers l'intérieur (vers la bride) ?
L'écrou appuie directement sur l'abrasif fragile. Cela augmente le risque d'écaillage au centre, de serrage irrégulier et de vibrations, notamment lorsque le disque mord en fin de coupe.
Qu'est-ce qui est le plus important : le côté de l'anneau ou la direction de la flèche ?
Le sens de rotation est primordial. La flèche sur le disque doit correspondre au sens de rotation de l'axe. Le côté de la bague et la flèche sont vérifiés conjointement avant chaque installation.
Cette recommandation s'applique-t-elle aux meules ?
La recommandation s'applique aux disques de coupe plats de type 41. Les meules à centre encastré (type 27/42) ont une géométrie différente et l'orientation est déterminée par la conception du moyeu.
Quelle est la taille standard du trou d'atterrissage ?
La norme la plus courante est de 22,23 mm (7/8"). Le diamètre du trou doit correspondre exactement à celui de la broche du fraiseur.
