Qu'est-ce qu'une lame diamantée et comment fonctionne-t-elle ?
Un disque à tronçonner diamanté est un outil permettant de couper des matériaux minéraux durs : béton, pierre, brique, céramique, granit. Contrairement aux meules abrasives, un disque diamanté ne s’use pas ; il coupe grâce à des diamants techniques (synthétiques) fixés dans un liant métallique sur le pourtour d’un corps en acier.
La conception comprend trois éléments :
- Corps en acier – la base du disque, fabriquée en acier trempé spécial. Elle assure la rigidité et transmet la rotation de la meuleuse aux segments de coupe.
- Un segment diamanté est un élément de coupe contenant des diamants synthétiques de différentes granulométries. Le diamant étant le matériau le plus dur, il est capable de tailler n'importe quelle pierre ou béton.
- Le liant (matrice) est un alliage métallique qui maintient les grains de diamant. Sa composition détermine les matériaux pour lesquels le disque est destiné : liant tendre pour les matériaux durs (granit), liant dur pour les matériaux tendres (brique).
Principe de fonctionnement : lors de la rotation, les grains de diamant rayent et micro-ébrèchent le matériau. Progressivement, le liant s’use, exposant de nouveaux diamants ; le disque s’auto-affûte. Ainsi, un disque diamanté de haute qualité conserve ses performances tout au long de sa durée de vie.

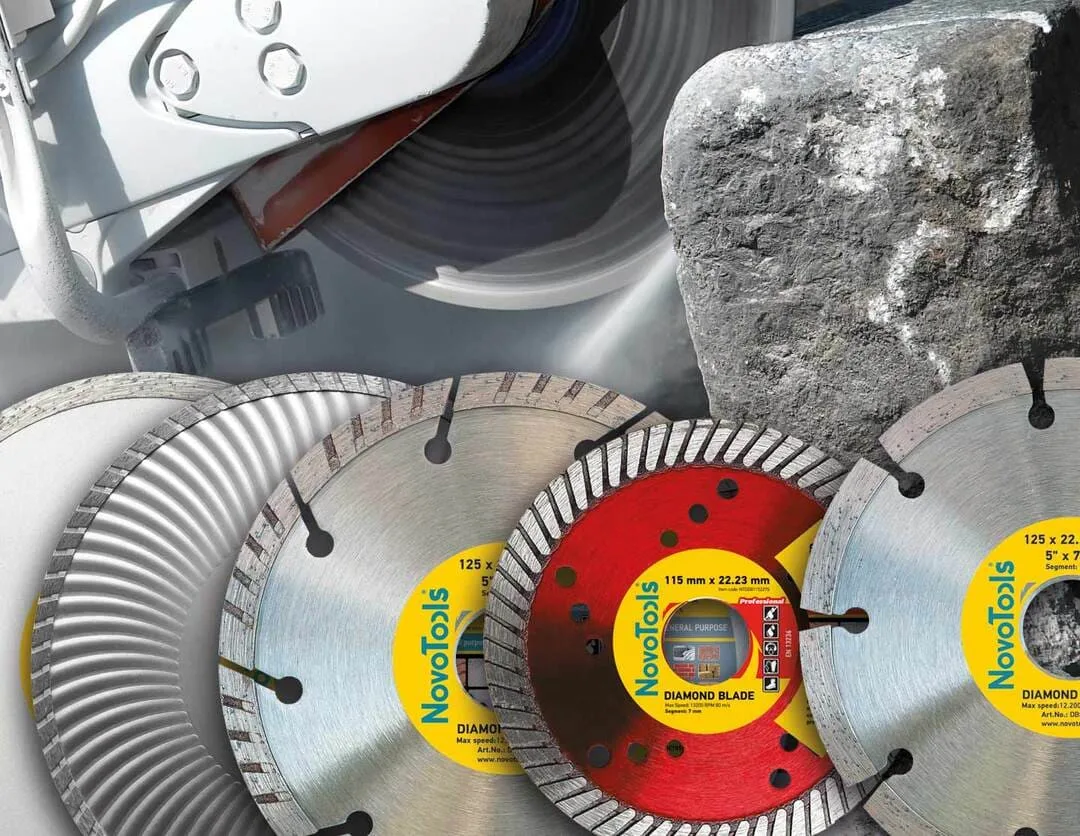

Trois types de lames diamantées
Les disques de coupe diamantés diffèrent par la forme de leur arête de coupe (bordure). Chaque type est optimisé pour ses tâches et ses matériaux.
Segmenté
Le tranchant est divisé en segments distincts séparés par des fentes. Ces fentes remplissent deux fonctions : elles refroidissent la lame par l’air et évacuent les résidus (poussière) de la zone de coupe.
- Avantages : coupe ultra-rapide, refroidissement par air efficace, fonctionnement sans eau, durabilité optimale
- Inconvénients : coupe moins nette, risque de petits éclats sur les bords
- Idéal pour : béton, brique, parpaing, pierre, montants de murs. Découpe à sec possible.
Jante continue
Lame de coupe continue sans encoches. Offre une coupe nette et précise sans éclats, mais nécessite une alimentation en eau pour le refroidissement.
- Avantages : coupe nette sans éclats, tranchant parfait, formation minimale de poussière avec l’eau
- Inconvénients : alimentation en eau obligatoire, coupe plus lente, surchauffe sans refroidissement
- Idéal pour : carreaux de céramique, grès cérame, faïence. Nécessite de l'eau.
Turbo
Le bord ondulé (en forme de turbine) combine les avantages des disques segmentés et des disques pleins. Il peut fonctionner à sec ou avec alimentation en eau.
- Avantages : polyvalence, bonne qualité de coupe, fonctionne à sec et à l’eau, coupe rapide
- Inconvénients : la coupe n’est pas aussi nette qu’avec une seule pièce ; elle n’est pas aussi rapide qu’avec une découpe segmentée sur du béton.
- Idéal pour : béton, brique, céramique, granit - usage universel
| Paramètre | segmentaire | Solide | Turbo |
|---|---|---|---|
| Découpe du béton | ★★★★★ | ★★☆☆☆ | ★★★★☆ |
| Découpe de carreaux | ★★☆☆☆ | ★★★★★ | ★★★☆☆ |
| Découpe du granit | ★★★☆☆ | ★★★★☆ | ★★★★★ |
| Vitesse | ★★★★★ | ★★★☆☆ | ★★★★☆ |
| coupe nette | ★★★☆☆ | ★★★★★ | ★★★★☆ |
| Ressource | ★★★★☆ | ★★★★☆ | ★★★★★ |
| Découpe à sec | ✔ | ❌ | ✔ |
| Découpe à l'eau | ✔ | ✔ | ✔ |
Étape 1 — Déterminer le matériau de coupe
Il s'agit du critère de sélection le plus important. Les différents matériaux ayant une dureté et une structure différentes, ils nécessitent différents types de disques diamantés et de liants.
| Matériel | Type recommandé | Note |
|---|---|---|
| Béton | Segmentaire ou turbo | Découpe à sec. Pour le renforcement : un disque à haute concentration de diamants. |
| béton armé | Segmentaire (spécial) | Il vous faut un disque marqué « pour béton armé » - adhérence plus souple |
| Brique | segmentaire | Matériau souple - n'importe quel disque segmenté fera l'affaire. |
| Carreaux de céramique | Solide (humide) | Coupe à l'eau uniquement. Le bord plein assure une coupe nette et sans éclats. |
| grès cérame | Solide (humide) | Plus dur que la céramique — il vous faut un disque de qualité. Découpe à l’eau |
| Granit, marbre | Turbo ou continu | Le granit est très dur, mais sa liaison est tendre. Le marbre est tendre, mais sa liaison est solide. |
| Dalles de pavage | Segmentaire ou turbo | Coupe à sec. Matériau abrasif - segmenté standard |
| Ardoise | Solide | Matériau fragile – nécessite une coupe nette sans vibrations |
Étape 2 — Choisir un diamètre
Le diamètre du disque diamanté doit correspondre à la puissance de votre meuleuse. En Ukraine, les diamètres les plus courants sont 125 mm et 230 mm.
| Diamètre | Profondeur de coupe | La puissance du broyeur | tâches typiques |
|---|---|---|---|
| 115 mm | jusqu'à 25 mm | 700–1000 W | Carrelage, petits travaux, finitions |
| 125 mm | jusqu'à 30 mm | 800–1200 W | Universel : carrelage, brique, stroboscopes, béton (le plus courant) |
| 150 mm | jusqu'à 40 mm | 1200–1500 W | briques, béton, dalles de pavage |
| 180 mm | jusqu'à 50 mm | 1500–2000 W | Murs en béton, bordures, blocs |
| 230 mm | jusqu'à 65 mm | à partir de 2000 W | Travaux lourds : dalles de béton, démolition, asphalte |
Étape 3 — Découpe à sec ou à l'eau
La méthode de refroidissement de la lame pendant son fonctionnement est un facteur important qui influe sur sa durée de vie, la qualité de coupe et la sécurité.
Découpe à sec
Le disque est refroidi par air grâce aux fentes entre les segments. C'est la solution la plus pratique pour une meuleuse manuelle.
- Aucun équipement supplémentaire n'est requis : une meuleuse et un disque suffisent.
- Pratique pour travailler partout, même sans eau ni électricité
- Convient aux disques segmentés et turbocompressés
- Plus de poussière - port obligatoire du masque FFP2
- Durée de vie du disque réduite en raison d'un échauffement accru
Découpe à l'eau
L'eau est acheminée vers la zone de coupe par une buse spéciale ou sur une coupeuse de carreaux. L'eau refroidit le disque et élimine les résidus.
- La durée de vie du disque est multipliée par 2 à 3 grâce à un refroidissement efficace.
- La production de poussière est réduite de 90 % – plus sûr pour la santé
- La coupe la plus nette — un impératif pour la céramique et le grès cérame
- Nécessite une arrivée d'eau ou une carrelette avec baignoire
- Les disques solides fonctionnent UNIQUEMENT avec un apport d'eau.
Que rechercher lors de l'achat
Outre le type et le diamètre, plusieurs autres paramètres importants méritent d'être vérifiés avant d'acheter une lame diamantée :
- Hauteur du segment (7 à 10 mm) : plus le segment est haut, plus la durée de vie du disque est longue. La hauteur standard est de 7 à 10 mm. Les disques bon marché ont des segments de 5 à 6 mm, ce qui réduit leur durée de vie de 1,5 à 2 fois.
- Nombre de segments : plus il y a de segments, plus la coupe est nette, mais l’évacuation des scories est plus lente. Moins il y a de segments, plus la coupe est rapide, mais plus grossière.
- Type de liaison : pour les matériaux durs (granit, grès cérame), une liaison souple est nécessaire ; pour les matériaux tendres (brique, calcaire), une liaison dure est nécessaire. Principe : le dur entaille le tendre, le tendre entaille le dur.
- La vitesse maximale est indiquée sur le disque en m/s et en tr/min. La vitesse de la meuleuse ne doit pas dépasser la vitesse maximale admissible du disque.
- Alésage d'atterrissage (norme 22,23 mm) — norme pour les meuleuses : 22,23 mm. Pour les machines stationnaires : 25,4 ou 32 mm. Vérifier la conformité.
- Le marquage EN 13236 correspond à la norme européenne pour les outils diamantés. Un disque portant ce marquage a été testé et certifié conforme aux normes de sécurité et de performance. Utilisez uniquement des disques certifiés.
Erreurs courantes
- Couper du métal avec une lame diamantée : l’erreur la plus dangereuse. Le métal encrasse les segments diamantés, la lame surchauffe et peut se déformer. Pour le métal, utilisez uniquement des disques à tronçonner abrasifs.
- Disque plein pour béton. Un disque plein sans alimentation en eau surchauffe en quelques secondes : le corps se déforme et les segments se soudent. Pour la découpe à sec du béton, utilisez uniquement des segments ou une turbine.
- Lame segmentée pour carrelage. Les fentes entre les segments provoquent des vibrations susceptibles d'ébrécher les céramiques fragiles. Une lame pleine pour la coupe à l'eau est nécessaire pour une découpe nette des carreaux.
- Découpe à sec des carreaux : même une meuleuse turbo sans eau risque d’ébrécher la céramique. Pour une découpe précise, l’arrivée d’eau est indispensable ; utilisez une carrelette ou un accessoire de meuleuse.
- Couper en exerçant une pression. La lame diamantée coupe d'elle-même ; il suffit de guider la meuleuse. Une pression trop forte surcharge le moteur, provoque une surchauffe des segments et des coupes irrégulières. Laissez la lame tourner.
- Ignorer la poussière (masque respiratoire FFP2/FFP3). La poussière de béton et de pierre contient de la silice (SiO₂), responsable de la silicose, une maladie pulmonaire incurable. Toujours travailler avec un masque respiratoire FFP2 ou FFP3 et privilégier la découpe à l'eau.
Disques diamantés abrasifs Novo
NovoAbrasive produit une gamme complète de disques de coupe diamantés pour tous types de matériaux minéraux :
Tous les disques diamantés NovoAbrasive sont conformes à la norme EN 13236 et font l'objet d'un contrôle qualité en 6 étapes. Ils sont fabriqués sur des machines Davide Maternini (Italie) et ABRAPRESS à partir de poudres de diamant européennes.
Foire aux questions
Quelle lame diamantée choisir pour couper des carreaux ?
Pour les carreaux de céramique, choisissez une lame diamantée pleine avec alésage. Son tranchant continu assure une coupe nette et sans éclats. Pour le grès cérame, une lame pleine de haute qualité ou une turbo avec alésage convient également. L'utilisation d'une lame segmentée est déconseillée : elle provoque des éclats sur les bords.
Peut-on couper du métal avec une lame diamantée ?
Non, c'est strictement interdit. La lame diamantée est conçue uniquement pour les matériaux minéraux (béton, pierre, céramique). Le frottement du diamant sur le métal provoque une brûlure : les segments surchauffent, la lame se déforme, ce qui représente un danger pour l'utilisateur. Utilisez des disques abrasifs pour couper le métal.
Segmenté ou turbo - que choisir pour le béton ?
Les deux types conviennent au béton. La fraise segmentée offre une coupe plus rapide grâce à une meilleure évacuation des scories ; privilégiez-la pour les gros volumes et le dégrossissage. La fraise turbo assure une coupe plus nette et plus précise, et est plus polyvalente ; elle est idéale si vous prévoyez également de couper de la brique, du carrelage ou du granit.
Combien de mètres coupe une lame diamantée ?
Cela dépend du matériau, du diamètre et de la qualité du disque. Un disque diamanté de haute qualité de 125 mm permet de découper en moyenne 20 à 50 mètres linéaires de béton avec une profondeur de coupe de 50 mm. La découpe à l'eau multiplie cette durée par 2 ou 3. À titre de comparaison, une meule abrasive de même diamètre ne découpe que 3 à 5 mètres.
Pourquoi la lame diamantée a-t-elle cessé de couper ?
Trois raisons principales : le glaçage – les diamants sont enfoncés dans le liant et ne dépassent pas (effectuer plusieurs coupes sur le matériau abrasif – brique, parpaing) ; la surchauffe – déformation du boîtier due à un fonctionnement sans interruption ou sans eau ; l’usure des segments – la hauteur du segment est inférieure à 1–2 mm, le disque doit être remplacé.
Comment conserver les lames diamantées ?
Rangez les disques diamantés dans un endroit sec, à l'horizontale ou sur des supports adaptés. Évitez de heurter les segments, car cela pourrait endommager la soudure. Ne les rangez pas avec des outils métalliques. Contrairement aux meules abrasives, les disques diamantés n'ont pas de date de péremption : leur durée de vie est déterminée par l'usure des segments.
